실제로 절곡할 재료에는 판두께가 있고 그것을 구부림으로써
절곡 부분에는 국부적으로 연신 (늘어남)이 발생하기 때문에 |
| 외측치수 ≠ 전개길이 이고 , |
|
전개길이 ( Ｌ ) ＝ 외측치수 ( Ａ +Ｂ ) - 연신율 (늘어난 양 ) |
로 계산하는 일이 많다 .
|
|
연신율이란 판의 재질, 판두께, 기계, 금형, 등에 의존하는 특유의 값으로 경험적으로
구해지는 일이 많다 .

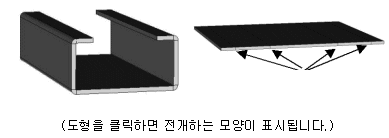

또 , 절곡 부분이 2개 이상인 경우에는 |
| 전개길이 ＝ 외치수 - 연신율 × 절곡회수 |
| 로 계산한다 . |
|
| 외치수가 20 ㎜、 50 ㎜ 、 100 ㎜ 、 50 ㎜ 、 20㎜、 연신율이 2.4 라고 하면, |
|
전개길이 ＝ 20＋ 50＋ 100＋ 50＋20－ 2.4×4＝ 230.4㎜ |
|
|
|
